Система мониторинга VM600 для турбины АЭС-миллионника измеряет и контролирует, в первую очередь, относительную вибрацию вала, абсолютную вибрацию опоры подшипника, осевое смещение ротора турбины относительно упорного подшипника и удлинение ротора относительно опорной точки цилиндра турбины. Рассмотрим систему VM ниже.

1. Аппаратное обеспечение

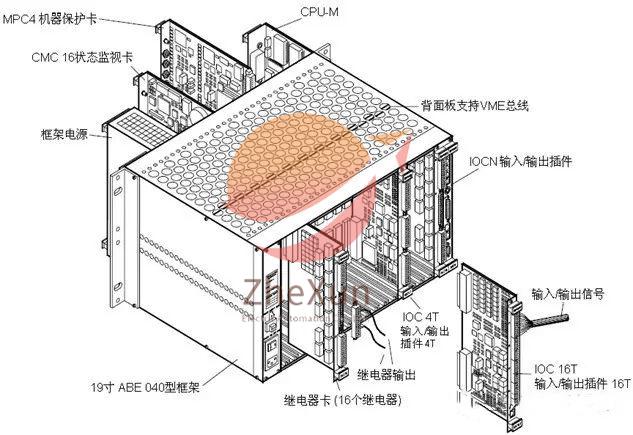

Системы защиты и мониторинга машин серии VM600 компании Vibro-Meter построены на базе рамы размером 19" x 6U и включают в себя различные компоненты в зависимости от области применения.
Существует два основных типа систем:
Система защиты машины (MPS)
Система мониторинга состояния (CMS)
Аппаратные средства MPS и CMS могут быть интегрированы в одну раму.
Ниже приводится подробная информация об аппаратном обеспечении, входящем в состав MPS.
1) АБЭ 04 X-образная рамная конструкция (19" x 6U) бывает двух типов: АБЕ040 и АБЕ042 . Разница заключается в месте крепления кронштейнов внутри рамы.
2) РПС 6У блок питания рамы
3) Карта защиты MPC 4 кадра
4) МОК 4Т Плата ввода/вывода MPC 4
5) Аналоговая плата мониторинга AMC 8
6) Плата ввода/вывода IOC 8T AMC 8
Платы MPC 4 и IOC 4T должны использоваться парами и не могут использоваться по отдельности. Эта пара в основном используется для мониторинга вибрации.
Аналогично карты AMC 8 и IOC 8T должны использоваться парами и в основном используются для квазистатических параметров, таких как температура, уровень или расход.
Стойка может содержать:
>Только одна пара ПДК 4 / Карты МОК 4 Т
>Только одна пара карт AMC 8 / IOC 8 T
>Комбинация одной пары карт MPC 4 / IOC 4 T и одной пары карт AMC 8 / IOC 8 T

В зависимости от требований применения в стойку также могут быть установлены следующие типы карт:

7) Плата ПЛК 16-реле (16 реле)

Все вышеперечисленные модули могут быть использованы для формирования автономной MPS-системы, то есть системы, не подключенной к сети.

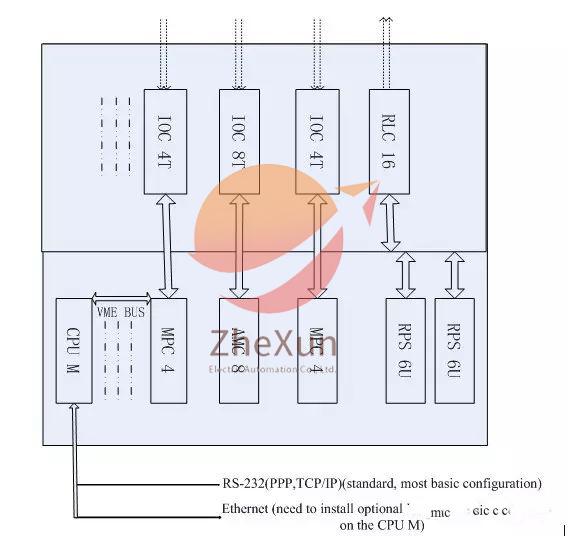

Сетевая система MPS, помимо вышеуказанного оборудования, также включает следующее оборудование для рамы ABE 04 X:
8) Процессорная карта CPUM
9) Плата ввода/вывода IOCN (соответствует ЦП M)
В зависимости от области применения (независимо от того, является ли рама автономной или сетевой конфигурацией) вне рамы можно использовать один или несколько из следующих малошумящих компонентов источника питания:
>DC-DC преобразователь APF195
>Преобразователь переменного тока в постоянный APF196
>Любой предоставленный заказчиком эквивалентный малошумящий блок питания
Эти устройства должны использоваться с гальваническими развязывающими устройствами GSI 1 XX, защитными барьерами GSV и преобразователями/проксимиторами с токами более 25 мА.
2. Программное обеспечение
Для настройки MPS требуется один из следующих программных пакетов:
1) Программное обеспечение для конфигурирования MPS 1. Это программное обеспечение настраивает платы MPC 4 и AMC 8 в сетевой стойке VM600, содержащей набор процессоров для управления и связи. Все платы в стойке можно настроить в режиме «oneshot» через Ethernet.
2) Конфигурационное программное обеспечение MPS 2. Это расширенная версия программного пакета MPS 1. Помимо всех функций MPS 1, программное обеспечение MPS 2 также включает в себя функции управления MPC 4 и AMC 8, схемы агрегатов и анализ тенденций данных.
3. Методы связи MPS

Систему MPS можно настроить различными способами в зависимости от оборудования, установленного в стойке ABE04X.

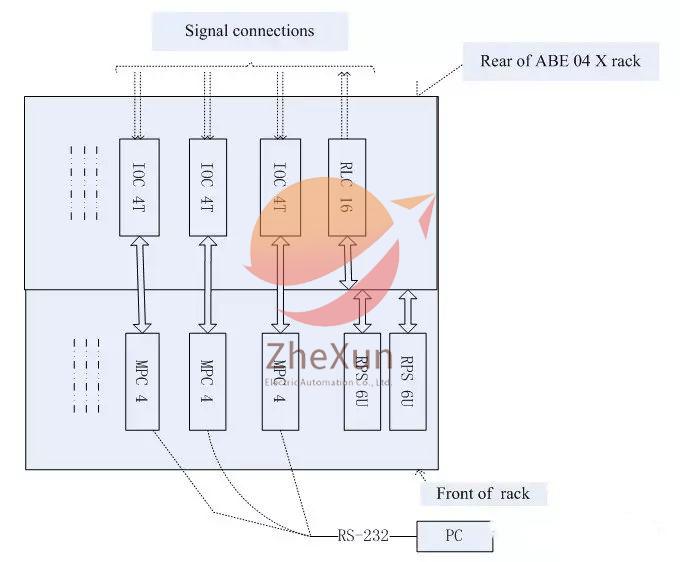

1) На следующем рисунке показана простейшая конфигурация MPS. Это отдельная стойка. В этом случае плата MPC 4 или AMC 8 в стойке должна быть настроена с помощью персонального компьютера через порт RS-232, подключенного через 9-контактный разъем на передней панели ра ск.

4. Контролируемые параметры MPS
Карта MPC 4 в системе MPS может измерять следующие параметры:
> Абсолютная вибрация (вибрация седла)
> Относительная вибрация (измерение радиальной вибрации, включая измерение постоянного напряжения в зазоре)
> Абсолютная вибрация ротора
> Положение ротора (осевое измерение)
> Значение вектора Smax (соответствует стандарту ISO 7919)
> Эксцентриситет ротора
> Абсолютное расширение
> Относительное расширение (между ротором и статором)
> Расширение цилиндра
> Смещение
> Динамическое давление
Карта AMC 8 в системе MPS может измерять следующие параметры:
> Температура (прямое подключение термопар или датчиков RTD к плате IOC 8 T)
> Любая определяемая пользователем переменная процесса, например, расход, уровень, положение клапана и т. д.

Другие особенности системы MPS:
> Карты MPC 4, IOC 4 T, AMC 8, IOC 8 T и RLC16 с возможностью горячей замены (горячего подключения).
> Эти карты можно вставлять и извлекать без выключения питания фрейма ABE04X. > Встроенное хранилище конфигурации
> Онлайн-изменение всех параметров во время работы MPS
> Обработка данных в реальном времени
> Настраиваемые передатчики
> Встроенный блок питания со встроенной системой самодиагностики (BITE)
> Функция опасного обхода
> Сброс сигнала тревоги
> Умножение сигналов тревоги или адаптивный мониторинг
> К одному каналу обработки можно подключить до четырех входов (вибрация, динамическое давление и т. д.).
