Модель пьезоэлектрического акселерометра CE281 444-281-000-111

Из линейки продукции vibro-meter®
Чувствительность: 10 мкА/г
Частотная характеристика: от 3 до 7000 Гц
Диапазон температур: от −55 до 260°C (датчик) и от −40 до 125°C (электроника)
Передача сигнала на большие расстояния
Интегрированная электроника
Интегральная изоляция корпуса
Доступны стандартные версии и версии Ex, сертифицированные для использования в потенциально взрывоопасных средах.

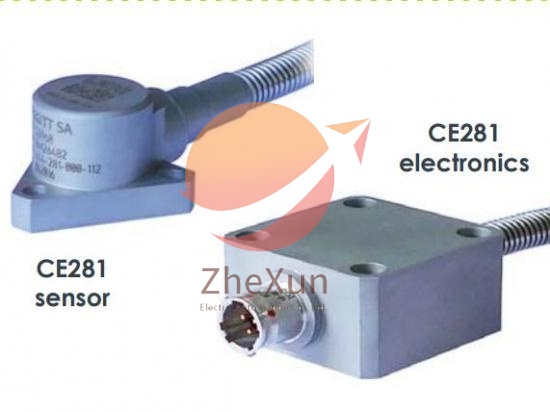

Пьезоэлектрический акселерометр CE281 из линейки продукции Vibro-meter® компании Meggitt представляет собой датчик вибрации.
Датчик, предназначенный для мониторинга и защиты оборудования в суровых промышленных условиях и/или опасных зонах.

Датчик CE281 оснащен центрально установленным симметричным элементом измерения сдвиговой моды с использованием поликристаллического материала. Датчик использует встроенную электронику для обеспечения необходимой обработки сигнала, устраняя необходимость во внешнем преобразователе сигнала (усилителе заряда). Встроенная электроника также выполняет преобразование заряда в ток для обеспечения выходного сигнала с модуляцией тока, пригодного для передачи на большие расстояния.

Головка датчика соединена с подключенной электроникой встроенным кабелем (с низким уровнем шума, экранированным) в герметичном соединении, защищенном гибкой, герметичной защитной трубкой (шланг из нержавеющей стали). Более конкретно, головка датчика, защитная трубка и корпус электроники герметично сварены друг с другом, в результате чего система полностью защищена от охлаждающих жидкостей, смазочных материалов, воды, пара и других потенциальных загрязнителей.

Датчик и электроника CE281 изолированы от своих корпусов (встроенная изоляция корпуса) и имеют чувствительность 10 мкА/г. CE281 доступен в различных версиях для различных промышленных сред: стандартные версии для использования в стандартных (неопасных) зонах и версии Ex для установки во взрывоопасных зонах.

Пьезоэлектрический акселерометр CE281 — чрезвычайно надежное устройство, подходящее для долгосрочного мониторинга вибрации во многих промышленных приложениях.

CE281 444-281-000-111 СПЕЦИФИКАЦИЯ С

Требования к входному напряжению питания: от 15 до 28 В постоянного тока, с током смещения (в режиме ожидания) от 5 до 8 мА
Передача сигнала: Выход с модуляцией тока (2-проводная система)

• Обработка сигнала

Внутренний: встроенная электроника (преобразование заряда в ток)
Внешние: блок гальванической развязки и/или электроника системы мониторинга
Чувствительность: 10 мкА/г ±5%
Динамический диапазон измерений: от 0,0001 до 200 г ПИК
Перегрузочная способность (пики): до 2000 г PEAK
Линейность: ±1% в динамическом диапазоне измерений
Поперечная чувствительность: <3% (измерено при 15 Гц с 5 g)
Резонансная частота (установленная): 25 кГц тип.
Частотная характеристика: <±5% в диапазоне от 3 до 7000 Гц

• Диапазон температур

Головка датчика: от −55 до 260 °C (от −67 до 500 °F) непрерывная работа.
от −70 до 290°C (от −94 до 554°F) кратковременное выживание (макс. 15 минут).
Подключенная электроника: от −40 до 125°C (от −40 до 257°F) при непрерывной работе.
от −55 до 150°C (от −67 до 302°F) кратковременное выживание (макс. 15 минут).
Погрешность температурной чувствительности: ±5% в диапазоне от −20 до 260°C (от −4 до 500°F).
− от 14% до +5% в диапазоне температур от −55 до 260°C (от −67 до 500°F)
