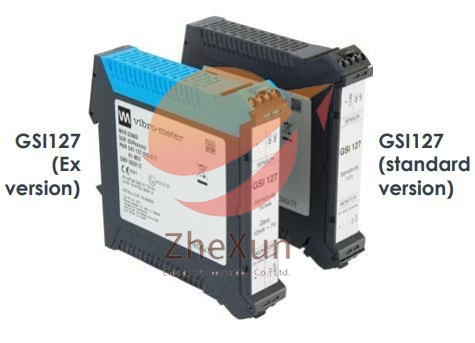

Модель гальванического разделительного блока GSI127 244-127-000-017-A2-B2

Из линейки продукции vibro-meter®
Источник питания для датчиков и преобразователей сигналов с токовым выходом или выходом напряжения
Гальваническая развязка 4 кВср.кв. между стороной датчика и стороной монитора
Гальваническая развязка 50 Вэфф. между источником питания и выходным сигналом (плавающий выход)
Высокое подавление кадрового напряжения
Функция преобразования мкА в мВ для передачи токового сигнала на большие расстояния
Функция преобразования напряжения в напряжение для передачи сигнала на короткие расстояния
Сертифицировано Ex для использования в потенциально взрывоопасных средах (опасных зонах)
Совместимость с промышленными стандартными датчиками вибрации IEPE (пьезоэлектрическими со встроенной электроникой)

GSI127 — это блок гальванической развязки из линейки виброметров Meggitt®. Он предназначен для работы с преобразователями сигналов, усилителями заряда и электронными компонентами (подключенными или интегрированными), используемыми в различных измерительных цепях и/или датчиках виброметров®.

Гальваническое разделительное устройство GSI127 является универсальным устройством, которое может использоваться для передачи высокочастотных сигналов переменного тока на большие расстояния в измерительных цепях, использующих передачу сигналов по току, или в качестве защитного барьера в измерительных цепях, использующих передачу сигналов по напряжению.
Передача. В более общем смысле, его можно использовать для питания любой электронной системы (со стороны датчика) с потреблением тока до 22 мА.

GSI127 также подавляет большую часть кадрового напряжения, которое может вносить помехи в измерительную цепь. (Напряжение кадра – это наводки от помех на земле и переменного тока, которые могут возникнуть между корпусом датчика (заземление датчика) и системой мониторинга (электронное заземление)).

Кроме того, модернизированный внутренний источник питания обеспечивает плавающий выходной сигнал, устраняя необходимость в дополнительном внешнем источнике питания, таком как APF19x.

GSI127 сертифицирован для установки во взрывоопасной зоне 2 (nA) при питании измерительных цепей, установленных во взрывоопасных средах до зоны 0 ([ia]). Устройство также устраняет необходимость в дополнительных внешних барьерах Зенера в искробезопасных приложениях (Ex i).

Корпус GSI127 оснащён съёмными винтовыми клеммами, которые можно отсоединить от основного корпуса для упрощения установки и монтажа. Также имеется адаптер для монтажа на DIN-рейку, позволяющий устанавливать устройство непосредственно на DIN-рейку.

• Температура

Эксплуатация: от 0 до 70°C (от 32 до 158°F)
Хранение: от −40 до 85°C (от −40 до 185°F)

• Влажность

Эксплуатация: 90% макс., без конденсации
Хранение: 95% макс., без конденсации
Вибрация: пик 1 г выше резонансной частоты и пик 0,15 мм ниже
Ударное ускорение: пиковое 6 g
Радиочастотное излучение – пределы на расстоянии 1 м: <60 дБмкВ/м (квазипик) от 30 до 230 МГц
<67 дБмкВ/м (квазипик) от 230 до 1000 МГц

• Входной сигнал
• Поставлять

Варианты заказа B0x: 20 В постоянного тока ±1 В постоянного тока
Варианты заказа B21: 8 мА ± 0,5 мА

• Импеданс

Варианты заказа B0x: ≤30 Ом
Варианты заказа B21: ≥50 кОм

• Динамический диапазон

Варианты заказа B0x: от 0 до 20 мА
Варианты заказа B21: от 0 до 20 В постоянного тока

• Защита от перегрузки

Варианты заказа B0x: 26 мА
Варианты заказа B21: 22 В постоянного тока

• Выходной сигнал

Динамический диапазон выходного напряжения: от 2 до 20 В постоянного тока
Выходное сопротивление: 20 Ом, защита от короткого замыкания

• Коэффициент подавления напряжения питания

10 Гц – 400 Гц: ≥60 дБ
400 Гц – 100 кГц: ≥30 дБ

Дрейф смещения выходного сигнала в зависимости от температуры: ≤2 мВ/°C
Дрейф чувствительности выходного сигнала в зависимости от температуры: ≤50 ppm/°C

Вес: около 140 г (0,31 фунта)
